ROMOLD MID Schacht

Ausschreibungstext Beispiel

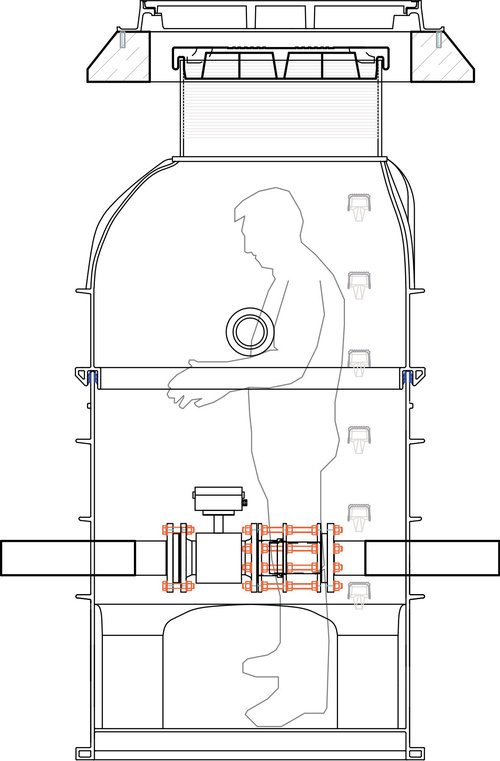

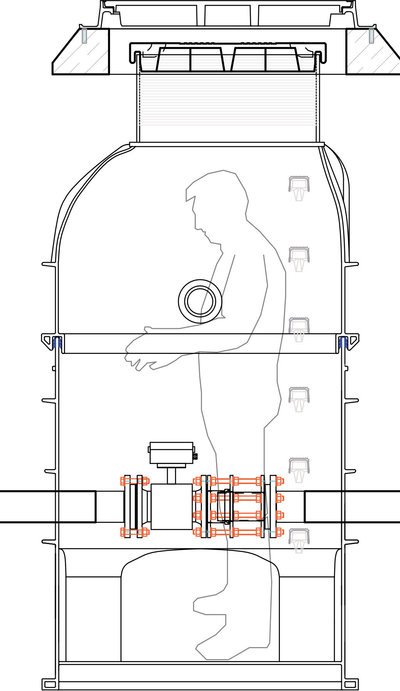

Romold-PE-MID-Schacht DN 1000:

ROMOLD PE-MID-Schacht DN 1000 als Durchfluss-Mengenmess-Schacht für vollgefüllte Leitungen. Auftriebssicherer, befahrbarer MID-Schacht aus 100% Neumaterial ohne Recyclinganteile, sortenrein ohne Schäumungszusätze (Bruch- bzw. Reißdehnung ≥ 200%), flacher verrippter Boden, mit horizontalen Verstärkungsringen zur Auftriebssicherung. Aus Schachtteilen (ROMOLD PE-Flachboden mit Pumpensumpf, Schachtringe und Konus DN 1000/625) gefertigt, Triple-Safety-Seal (3-seitige Lippendichtung) nach EN 681-1 und EN ISO 13259 als Elementdichtung, mit integrierten Steigstufen nach DIN 19555/EN 13101, Steigstufenabstand 25 cm, Schacht ist für Wartungsarbeiten begehbar. Abdeckungen nach DIN EN 124 bis Klasse D 400. Anbindung der Lüftungsleitung mit ROMOLD-Elastomer-Lippen-Dichtung 0,5 bar innen- und aussendrucksicher für gelenkige Einbindung nach EN 681-1 und DIN 4060, (Öffnung auch nachträglich auf der Baustelle mit ROMOLD CS-Kronenbohrer herstellbar). Mit gültiger allgemeiner bauaufsichtlicher Zulassung inkl. Übereinstimmungszertifikat und Ü-Zeichen Z-42.1-312.

Innendurchmesser ca.: 1.000 mm
Außendurchmesser max. ca.: 1.120 mm
Schachthöhe ohne Abdeckung ca.: 2.000 mm
Bauhöhe mit ROMOLD-Auflagerring und bauseitiger
Abdeckung ca.: 2.100 mm
Einstiegsöffnung: 625 mm
Rohrüberdeckung (GOK-ROK): 1.400 mm

Schacht-Ausrüstung:

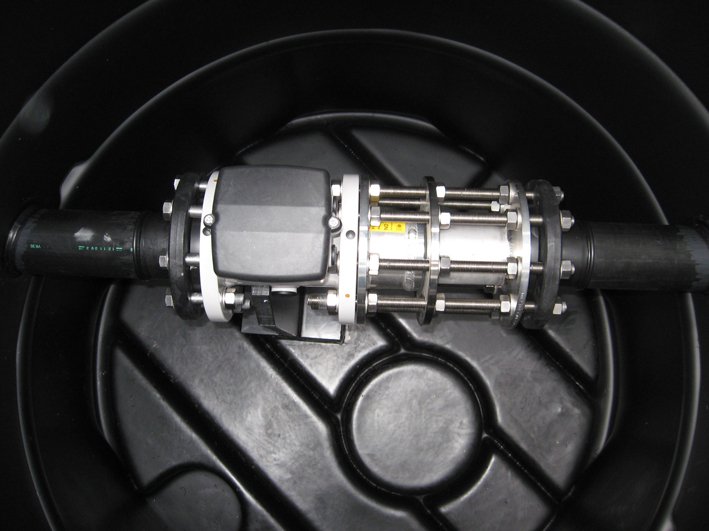

1 x Magnetisch-induktiver-Durchflussmengenmesser DN 80
1x Ausbaustück, Typ AP4 Nennweite DN 100 Druckstufe PN 10 gebohrt nach DIN 2632, Glattflansche DIN 2576 PN10 mit reduzierter Blattdicke, Baulänge 100 mm (+/- 10 mm) verstellbar, Material Edelstahl 1.4541, Schweißverbindung nach Prüfnorm EN 287-1 (EN ISO 15614-1), Oberfläche tauchbadgebeizt und passiviert, Keilprofildichtung NBR, Spindel V2A, Muttern V4A, Gewicht ca. 25 kg
1x Absperrschieber für Abwasser, DN 100, PN 16, mit Handrad, weichdichtend nach EN 1074, Baulänge 190 mm nach EN 558-1 Grundreihe 14, geringes Drehmoment durch Gleitschuhe aus Kunststoff am Keil, mit 3-facher O-Ring Abdichtung, Gehäuse und Deckel aus EN-JS 1030 (GGG 40), Absperrkeil aus EN-JS 1030 (GGG 40) allseitig mit NBR vulkanisiert, Deckelschrauben aus Edelstahl A2 (DIN EN ISO 3506), Spindel aus Edelstahl 1.4057, Spindelmutter aus Bronze, Korrosionsschutz innen und außen Epoxidbeschichtung nach GSK Richtlinien, Betriebstemperatur max. 50 °C. Gewicht ca. 18 kg. Typ: VAG, „BETA 300“
2x PE-Rohrstutzen da 110 mm PE100-SDR17, homogen und wasserdicht mit dem Schacht verschweißt, aussen glattendig (bauseits zu berücksichtigen Länge PE-Rohrstutzen Zulauf/Ablauf min. 5x/3x Rohrinnendurchmesser) für bauseitigen Anschluss mit Elektroschweißmuffe innen mit Flanschverbindung DN 100, mit Profilstahldichtung DN 100, kunststoffbeschichteter Stahl-Flansch, Flanschanschlussmaße nach EN 1092-1, PN 10 gebohrt
1x Satz Schrauben, Muttern und Beilagscheiben aus Edelstahl sowie Dichtungen mit Stahleinlage für alle Flansch-Verbindungen im Schacht
1x Unterstützung der Armaturenstrecke aus PE-Material
1x ROMOLD-IS-Dichtung für Anschluss von bauseitigem Kabelleerrohr DN 100 aus PVC-KG- oder PE-Rohr
1x Deckel-in-Deckel-Ausführung bestehend aus:

- ROMOLD PP-Schachtdeckel DN 625 "begehbar", wasserdicht, zur direkten verschiebesicheren Montage auf PP System Schachtteil LW 625, inkl. EPDM-Lippendichtung ES 63 LGH, Kindersichheit durch demontierbare Handgriffe!

- ROMOLD Stahlbetonauflagerring BARD 84, Außendurchmesser 1250 mm, lichte Öffnungsweite Einstieg 840 mm, zur Aufnahme einer handelsüblichen Abdeckung DN 800 Kl. D 400 nach EN 124

- Abdeckung DN 800 Kl. D aus GE, ohne Ventilation, ohne Schmutzfängertaschen, mit Doppelgelenk und 4 Punkteverriegelung, mit fix verbundener PUR Beschichtung, nach ÖNORM EN 124 ÜA registriert
