Druckstoßbetrachtung
SICHERHEITSKONZEPTE FÜR WASSER-, ABWASSER- UND CHEMIE-ANWENDUNGEN / ANALYSE-PLANUNG-UMSETZUNG
Begleitung des Projektes bis zur Realisierung
Wir erstellen Simulationen, Berechnungen und Lösungskonzepte mit abschließendem Protokoll. Mit unserem Strömungssimulationssystem führen wir Berechnungen und Simulationen von Druckschlägen und Unterdrücken in Pumpstationen oder Rohrleitungssystemen durch.
Die häufigsten Berechnungen sind Notabschaltungen (Blackout) von Pumpen, Öffnen und Schließen von Hydranten und Ventilen sowie der Bezug von großen Wassermengen. Mit den übersichtlichen grafischen Darstellungen interpretieren wir für Sie die Systembedingungen und weisen Sie auf mögliche Probleme hin. Ein Lösungsvorschlag wird erarbeitet.
Berechnungsmodelle
| BASIS |
|---|
| 1-Strang-System |
|
Leistungsübersicht
Anlageschema Druckverlauf ohne Sicheheitselemente Druckverlauf über Längen-/Höhenprofil ohne Sicherheitselemente Druckverlauf mit Sicherheitselementen Druckverlauf über Längen-/Höhenprofil mit Sicherheitselementen
Bestimmung Druckschlagdämpfer und/oder Be-/Entlüftungsventile
|
| MIDI |
|---|
| Mehrstrang-System |
|
Leistungsübersicht
Plus:
|
| MAXI |
|---|
| Mehrstrang-System mit Bericht |
|
Leistungsübersicht
Plus:
|
MODELLIERUNG IHRES SYSTEMS
Auslegung und Dimensionierung der Sicherheitelemente
Auslegung von Druckschlagdämpfern, Expan-sionsgefäßen und Pulsationsdämpfern sowie Be- und Entlüftungsventilen. Im Gegensatz zu Expansionsbehältern oder Druckhaltegefäßen sind Druckstoßdämpfer von ORELL Tec speziell gegen extreme Druckschwankungen konzipiert. Dies erfordert eine entsprechende Konstruktion der Behälter, lösungsspezifische und hochwertige Elastomere und auf die Anwendung passend ausgelegte Flansch-Anschlüsse.

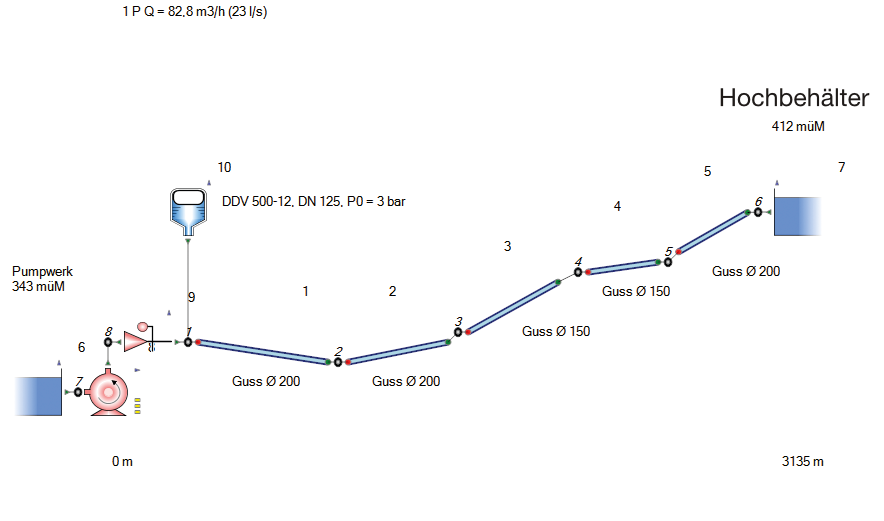

Pumpwerk zum Hochbehälter

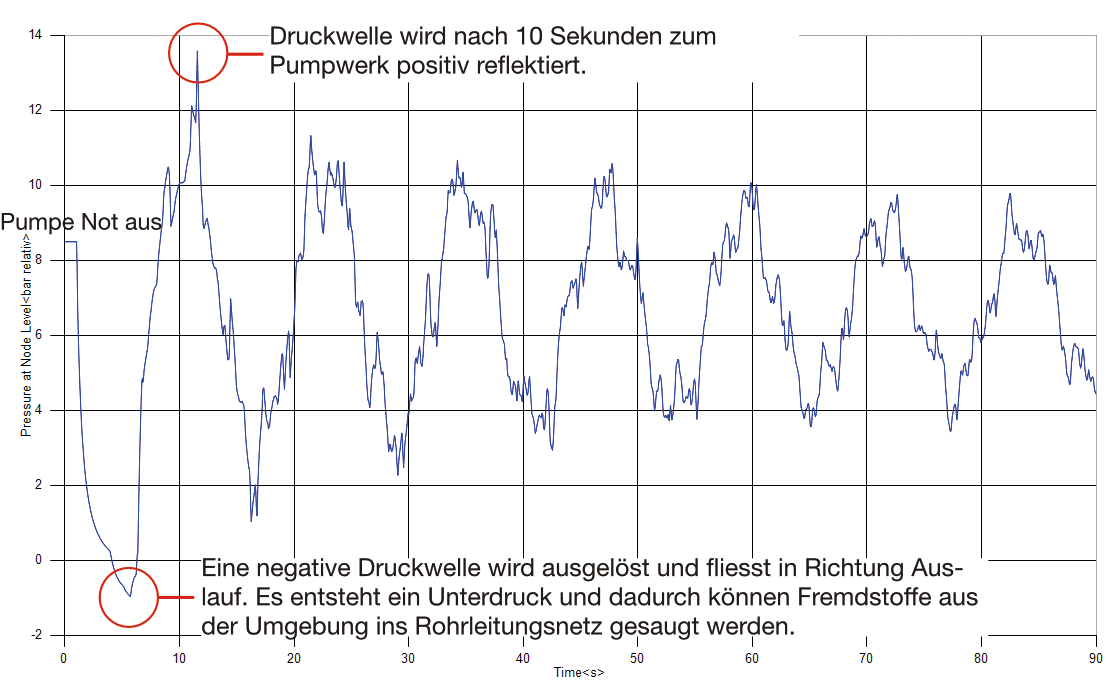

Druckverlauf im Pumpwerk bei Notabschaltung ohne Sicherheitselementen
Starker Druckabfall und Druckanstieg innerhalb von Sekunden. Druckspitzen ΔP über 14 bar.
Montage in unserer Werkstatt und Inbetriebnahme vor Ort
Die elektronische Niveau-Anzeige ermöglicht eine einfache Überwachung des Wasserstandes im Druckschlagdämpfer. Über eine Differenzdruckmessung wird die Wassersäule im Behälter angezeigt. Die Niveauanzeige ist batteriebetrieben. Optional kann diese über eine externe Stromversorgung gespeist werden. Die Schnittstellen bieten eine Automatisierungsfunktion für die Signalisierung von min/max Wasserständen und Wasserstandsganglinien.
After Sales Service
Wartung und Kontrolle sind Bestandteil unserer Dienstleistungen. Mit einem Wartungsvertrag stellt ORELL Tec für Sie eine regelmässige Wartung und Kontrolle dieser wichtigen Schutzeinrichtung sicher.
TÜV-Prüfung
Gerne geben wir Ihnen Auskunft, ob Ihr Behälter prüfpflichtig ist. Wir begleiten und unterstützen Sie ebenfalls bei den periodischen Prüfun-gen mit den Prüfstellen. Melden Sie uns den Termin des Prüfaufgebots frühzeitig.

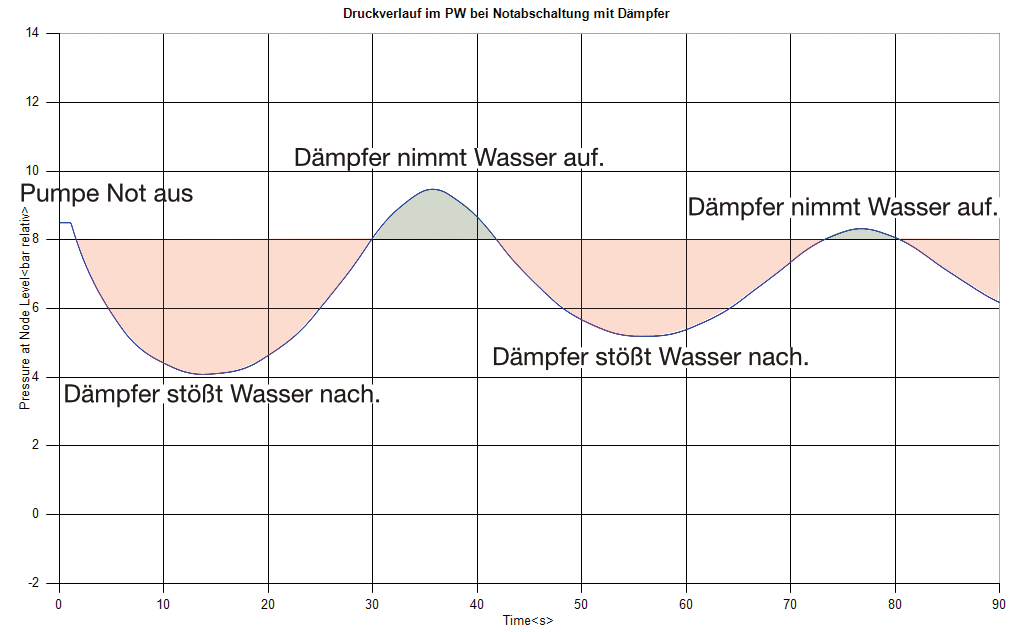

Druckverlauf im Pumpwerk bei Notabschaltung mit Sicherheitselementen (Dämpfer)
Der Druckstoßdämpfer stößt Wasser nach und nimmt nach Umkehr der Wassersäule das Wasser wieder auf. Mit dem Einsatz der korrekt dimensionierten Sicherheitselemente beträgt das ΔP nur noch 5 bar. Die Pumpe und die Leitungen werden nicht unnötig belastet und geschont.
