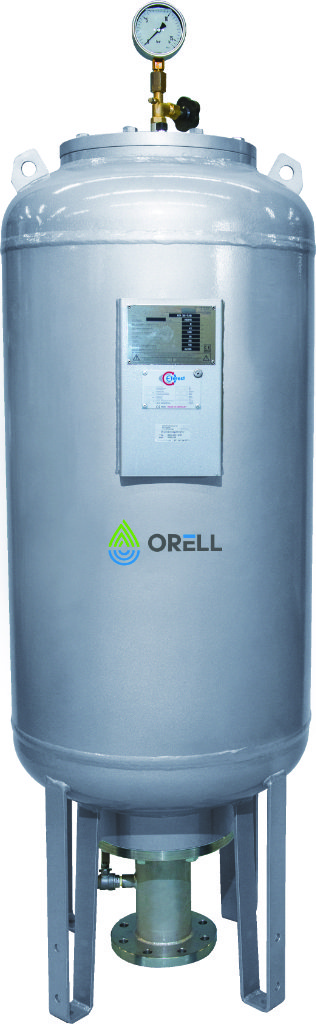

Druckschlagdämpfer für Abwasser

ohne Blase mit Schwimmerschaltung

BAUART

Körper: vertikal
Volumen: 100 - 5.000 Liter
Betriebsdruck: 10 bar
Temperaturbereich: 0° C - 80° C
Flanschanschluss: DN 100 - DN 250

Auf Anfrage sind Sonderausführungen möglich:

Behältergröße
Behältermaterial
Druckbereich
Temperaturbereich
andere Medien als Wasser

Funktion und Zubehör

Details

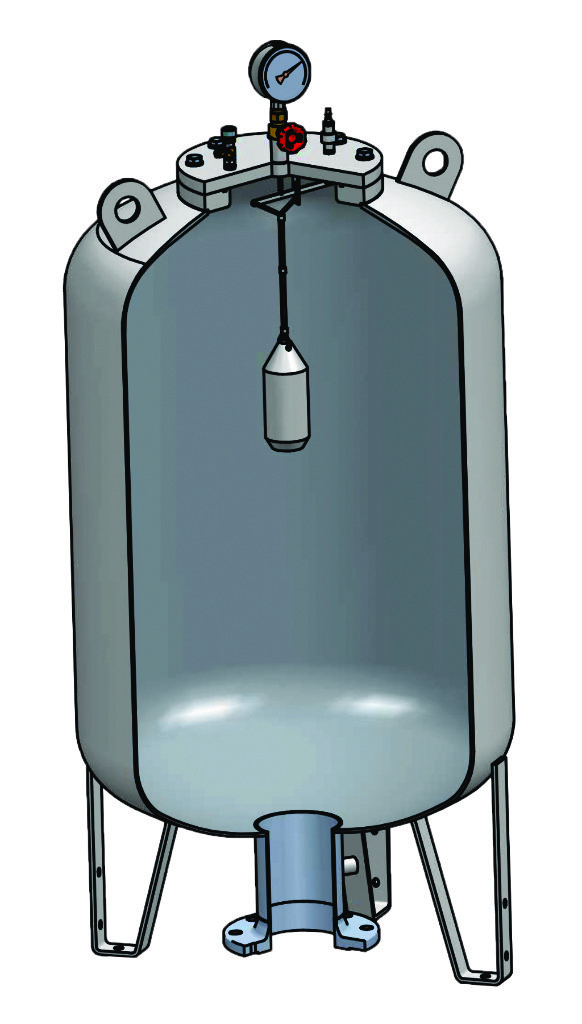

Der zylindrische Behälter aus Edelstahl ist mit einer Schwimmerschaltung im Deckel ausgerüstet. Diese regelt den Vorfülldruck bzw. den Wasserstand im Behälter über einen externen Druckluftanschluss. Die durch komprimierte Luft gespeicherte Energie passt sich unter Betriebsdruck automatisch dem System an. Die Kompressibilität des Luftpolsters ermöglicht, je nach Anwendung, die Aufnahme überschüssiger Energie (Flüssigkeit), oder die Abgabe zusätzlicher Energie (Flüssigkeit). Die externe Druckluftversorgung soll einen Druck von 8 bis 10 bar und mindestens 1/3 über dem manometrischen Druck der Anlage aufweisen.
Flanschübergänge gerade, T-Stück oder als Bogen 90°, Fußverlängerungen, LED Wasserstandsanzeige bis 40 bar, Schnittstellenkabel für Alarmauslösung, Kabel für Analogsignal, Kompressoren, Rückschlagklappe

Details

Der zylindrische Behälter aus Edelstahl ist mit einer Schwimmerschaltung im Deckel ausgerüstet. Diese regelt den Vorfülldruck bzw. den Wasserstand im Behälter über einen externen Druckluftanschluss.
Die durch komprimierte Luft gespeicherte Energie passt sich unter Betriebsdruck automatisch dem System an.
Die Kompressibilität des Luftpolsters ermöglicht, je nach Anwendung, die Aufnahme überschüssiger Energie (Flüssigkeit), oder die Abgabe zusätzlicher Energie (Flüssigkeit).
Die externe Druckluftversorgung soll einen Druck von 8 bis 10 bar und mindestens 1/3 über dem manometrischen Druck der Anlage aufweisen.

Flanschübergänge gerade, T-Stück oder als Bogen 90°, Fußverlängerungen, LED Wasserstandsanzeige bis 40 bar, Schnittstellenkabel für Alarmauslösung, Kabel für Analogsignal, Kompressoren, Rückschlagklappe
