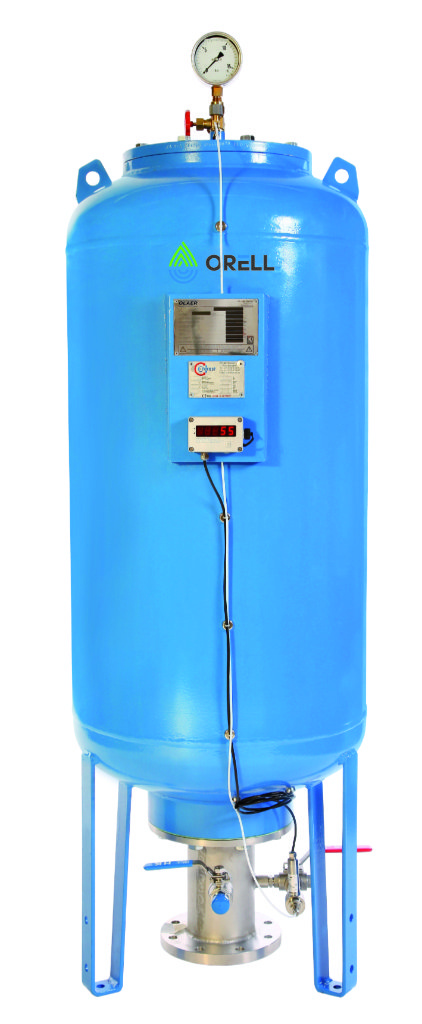

Druckschlagdämpfer "Forced Flow" für Trinkwasser

mit Blase - zwangsdurchströmt
BAUART
  • Körper: vertikal oder horizontal
  • Volumen: 100 - 5.000 Liter
  • Material: Stahl beschichtet
  • Blase: Butyl - lebensmittelecht
  • Betriebsdruck: 16 bar / 25 bar / 40 bar
  • Temperaturbereich: 0° C - 80° C
  • Flanschanschluss: DN 50 - DN 400

Auf Anfrage sind Sonderausführungen möglich:

  • Behältergröße
  • Behälter aus rostfreiem Stahl
  • Blasenmaterial
  • RAL-Farben
  • Druckbereich
  • Temperaturbereich
  • andere Medien als Wasser
Funktion und Zubehör
Details
Der beschichtete zylindrische Behälter ist mit einer im oberen Teil befestigten Kautschukblase ausgerüstet. Das Wasser kommt nur mit dieser und dem Flansch in Kontakt. Der Zwischenraum zwischen Behälter und Blase wird mit dem berechneten Stickstoffdruck vorgefüllt. Ein Siebeinsatz verhindert die Beschädigung der Blase beim Entleeren oder wenn der Dämpfer nur gasseitig gefüllt ist.
Die Zwangsdurchströmung verhindert die Stagnation des Wassers im Behälter.
Bei Druckabfall in der Leitung gibt der Behälter Wasser ab. Bei Änderung der Strömungsrichtung fließt das Wasser durch den Gasdruck gebremst in den Behälter zurück. Dies wiederholt sich bis das System stabilisiert ist.
Flanschübergänge gerade oder als Bogen, Siebeinsatz Forced Flow, Fußverlängerungen, LED Wasserstandsanzeige bis 40 bar, Schnittstellenkabel für Alarmauslösung, Kabel für Analogsignal, Rückschlagklappe



Forced Flow

Zwangsdurchströmung

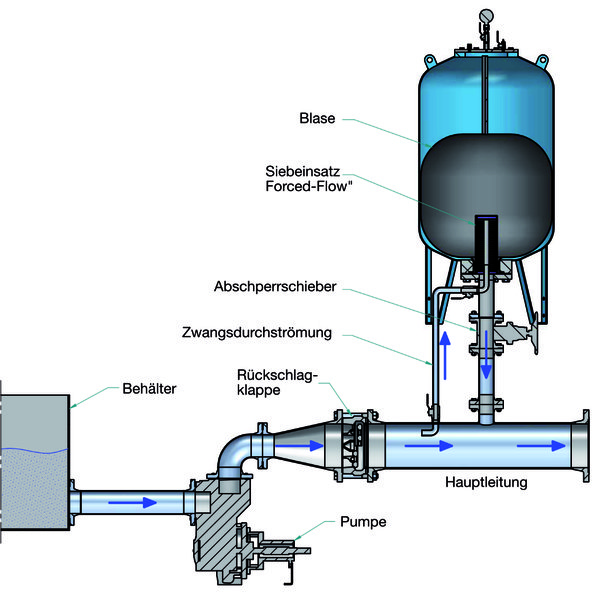

Druckschlagdämpfer nach der Pumpstation positioniert

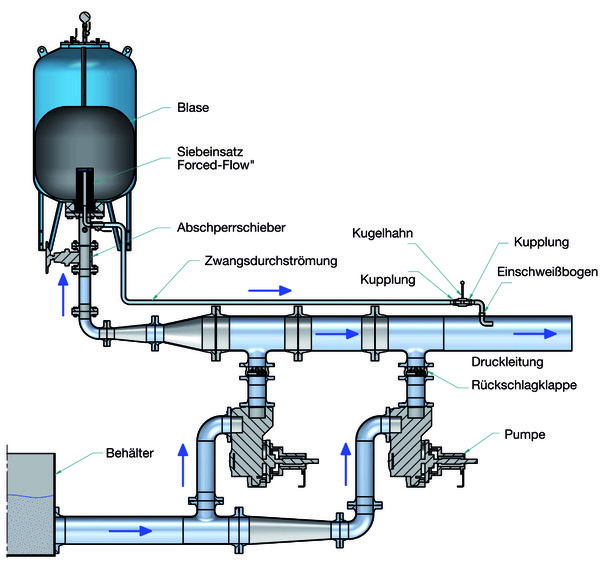

Druckschlagdämpfer vor der Pumpstation positioniert
